Балансировочный клапан это устройство, предназначенное для гидравлической регулировки (балансировки) систем отопления, охлаждения и водоснабжения. Его основная задача ограничить расход теплоносителя через конкретный участок системы (ветку, стояк, радиатор) до расчетного (проектного) значения, чтобы обеспечить правильное распределение потоков и температур.

Проще говоря, это "ручной кран", который можно не просто открыть или закрыть, а точно настроить на пропускание определенного количества жидкости в единицу времени.

Для чего нужны балансировочные клапаны? (Задачи и проблемы, которые они решают)

В любой сложной гидравлической системе с множеством параллельных контуров (например, многоэтажный дом с радиаторами в каждой квартире) возникает проблема: теплоноситель, как электрический ток, идет по пути наименьшего сопротивления.

Без балансировочных клапанов:

• В ближних к насосу радиаторах будет слишком жарко, так как давление и расход там максимальны.
• В дальних радиаторах будет холодно, так как до них дойдет минимум теплоносителя.
• Система будет работать неэффективно: где-то перерасход энергии, где-то недогрев.
• Возможен шум в трубах и клапанах из-за избыточного давления и скорости потока.

С балансировочными клапанами:

1. Равномерное распределение тепла: Каждый radiator или контур получает ровно столько теплоносителя, сколько ему необходимо по проекту.
2. Предсказуемая и стабильная работа системы: Исключаются перегревы и недогревы.
3. Энергоэффективность: Насосное оборудование работает в расчетном режиме, не преодолевая избыточное гидравлическое сопротивление, что экономит электроэнергию.
4. Упрощение запуска и наладки: Систему можно поэтапно и правильно настроить.
5. Диагностика: С помощью специальных приборов можно замерить реальный расход через клапан и сравнить его с проектным.

Как устроен и как работает?

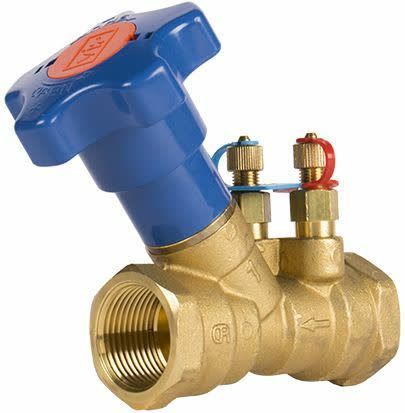

Конструктивно клапан состоит из нескольких ключевых элементов:

1. Корпус с двумя штуцерами для подключения к трубопроводу (обычно резьбовое или фланцевое соединение).
2. Запорно-регулирующий элемент (золотник или шток), который, перемещаясь, изменяет проходное сечение клапана.
3. Регулировочная рукоятка (маховик) с шкалой положений (оборотов) для фиксации настроенного положения.
4. Измерительные штуцеры (ниппели). Это главная отличительная черта! Два штуцера позволяют подключить к клапану дифманометр (специальный прибор) и изменить перепад давления на клапане. Зная характеристику клапана (Kvs) и перепад, можно вычислить или сразу увидеть на приборе фактический расход жидкости.

Принцип работы: Монтажник или инженер, имея на руках проект с расчетными расходами для каждого участка, с помощью прибора замеряет расход через клапан. Вращая маховик, он увеличивает или уменьшает проходное отверстие, тем самым увеличивая или уменьшая гидравлическое сопротивление на этом участке. Когда достигнуто расчетное значение, положение маховика фиксируется. После такой настройки клапан лучше не трогать.

Основные типы балансировочных клапанов

1. Ручные (статические)
   • Применение: Стабильные системы с постоянным расходом, где нет автоматических регуляторов.
   • Описание: Самый распространенный и недорогой тип. Настройка производится вручную один раз при пусконаладке. Не может адаптироваться к изменяющимся условиям в системе.
2. Автоматические (динамические)
   • Применение: Системы с переменным расходом, где установлены термостатические клапаны на радиаторах (они постоянно открываются и закрываются, меняя гидравлику).
   • Описание: Более сложные устройства. Они автоматически поддерживают постоянный перепад давления или постоянный расход на своем участке, компенсируя возмущения в системе. Бывают:
     • Регуляторы перепада давления (устанавливаются, например, на стояках или коллекторах).
     • Регуляторы расхода (устанавливаются на концах больших контуров).

Важно: Ручные и автоматические клапаны не взаимозаменяемы и часто используются в одной системе вместе, но для решения разных задач.

Где применяются?

• Системы отопления: В многоквартирных домах (на стояках), в общественных и промышленных зданиях, в коттеджах с разветвленной сетью radiator и теплых полов.
• Системы охлаждения (чиллер-фанкойл): Для балансировки контуров фанкойлов.
• Системы ГВС: Для выравнивания потоков в циркуляционных контурах.
• Системы водоснабжения.

Как выбрать? Ключевые параметры

1. Диаметр условного прохода (Ду, DN): Должен соответствовать диаметру трубопровода.
2. Пропускная способность (Kvs): Это ключевая характеристика. Значение Kvs показывает, сколько кубометров воды в час пропустит клапан при полностью открытом положении с перепадом давления в 1 бар. Подбирается по расчетному расходу на участке.
3. Рабочее давление и температура: Должны соответствовать параметрам системы.
4. Тип подключения: Резьба (внутренняя/наружная), фланец.
5. Материал корпуса: Латунь (наиболее распространенный для бытовых систем), чугун, сталь (для промышленных систем).
6. Производитель: На рынке есть как premium-бренды (например, Danfoss, Herz, Cimberio, GIACOMINI), так и более бюджетные качественные марки (например, ADL, Itap).

Итог

Балансировочный клапан это не просто запорная арматура, а важнейший инструмент для точной гидравлической настройки системы. Его установка позволяет превратить разбалансированную, шумную и неэффективную систему отопления в комфортную, энергосберегающую и работающую так, как было задумано в проекте. Игнорирование балансировки одна из самых частых причин проблем с отоплением в зданиях.
