Регуляторы температуры (или терморегуляторы) — это устройства, предназначенные для автоматического поддержания заданной температуры в различных системах.
Вот подробный обзор по вашим подпунктам:
1. Виды регуляторов температуры
Регуляторы можно классифицировать по нескольким признакам:
а) По принципу управления:
- Двухпозиционные (он/офф): Самый простой тип. Прибор просто включает нагрев/охлаждение, когда температура падает ниже заданной, и выключает, когда достигает верхнего порога. Из-за этого возможны колебания температуры вокруг заданного значения.
- Пропорциональные (P-регуляторы): Уменьшают мощность нагрева по мере приближения к заданной температуре, что предотвращает перегрев и делает регулирование более плавным.
- ПИД-регуляторы (Пропорционально-Интегрально-Дифференциальные): Самые точные и современные. Они не только учитывают текущее отклонение (P), но и накапливают прошлые ошибки (I) и предсказывают будущее поведение температуры (D). Это полностью исключает перерегулирование и поддерживает температуру с высочайшей точностью.
б) По типу монтажа и исполнения:
- Панельные (на DIN-рейку): Устанавливаются в электрощиты. Используются для промышленного и коммерческого оборудования.
- Накладные: Крепятся прямо на стену, как обычный выключатель. Часто используются для управления теплыми полами.
- Встраиваемые (в монтажную коробку): Устанавливаются в стену, как розетка или выключатель. Эстетичный вариант для жилых помещений.
- Капиллярные (механические): Регулирование происходит за счет расширения/сжатия жидкости или газа в капиллярной трубке. Просты, надежны, не требуют питания.
- Электронные (цифровые): Имеют дисплей, кнопки или сенсорное управление. Обладают высокой точностью и множеством дополнительных функций.
в) По типу датчика:
- Встроенный датчик: Измеряет температуру воздуха в месте своего расположения.
- Выносной датчик: Может быть погружным (для жидкостей) или накладным (для труб). Критически важен, когда нужно контролировать температуру не воздуха, а конкретного объекта или среды.
2. Принцип работы
Принцип работы основан на замкнутом контуре обратной связи:
- Измерение: Датчик температуры (например, термопара или термистор) постоянно измеряет текущее значение контролируемого параметра.
- Сравнение: Внутри регулятора это измеренное значение сравнивается с пользовательской уставкой — заданной желаемой температурой.
- Вычисление: Разница между текущей температурой и уставкой называется рассогласованием. Алгоритм регулятора (например, ПИД) вычисляет, какое управляющее воздействие необходимо для устранения этого рассогласования.
- Воздействие: Регулятор отправляет команду на исполнительное устройство:
- Включить/выключить питание ТЭНа, клапана или компрессора.
- Увеличить/уменьшить мощность (например, с помощью симистора).

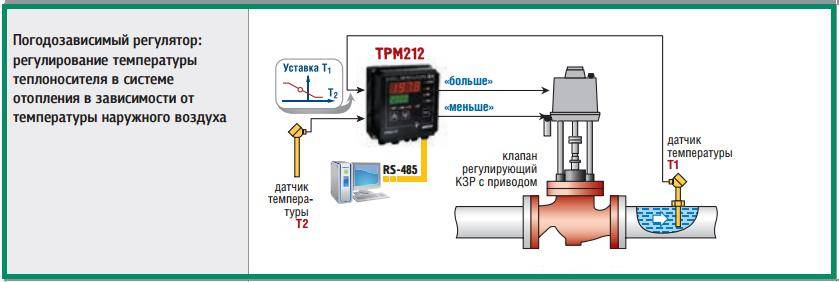

- Открыть/закрыть клапан для подачи теплоносителя.
Этот цикл повторяется постоянно, обеспечивая поддержание стабильной температуры.
3. Сфера применения
Регуляторы температуры используются практически везде:
- Бытовая техника: Утюги, холодильники, духовые шкафы, стиральные и посудомоечные машины, системы "теплый пол", климатическая техника (кондиционеры, обогреватели).
- Промышленность: Управление печами, сушильными камерами, термопрессами, экструдерами, промышленными котлами, поддержание температуры в химических реакторах.
- Сельское хозяйство: Инкубаторы, теплицы, системы обогрева животноводческих комплексов.
- Энергетика: Контроль температуры теплоносителя в котельных.
- Наука и медицина: Лабораторные сушильные шкафы, термостаты, медицинские холодильники.
4. Основные производители
Рынок делится на сегменты: элитные бренды с максимальной точностью и надежностью, средний ценовой сегмент и более бюджетные варианты.
- Ведущие мировые бренды (премиум-сегмент):
- Овен (Россия): Широкий ассортимент, популярен в СНГ.
- Eurotherm (Великобритания): Высококачественные промышленные регуляторы.
- Omron (Япония): Лидер в области автоматизации, известны своей надежностью.
- Siemens (Германия): Промышленные и строительные решения.
- ABB (Швейцария/Швеция): Качественные регуляторы для различных задач.
- Danfoss (Дания): Лидер в области регулирования для систем отопления и холода.
- Другие популярные бренды:
- Термодат (Россия)
- Autonics (Корея)
- Finder (Италия)
- Искра (Россия)
5. Как выбрать регулятор температуры?
При выборе нужно ответить на следующие вопросы:
- Что вы хотите контролировать? (Температуру воздуха в комнате, воду в баке, трубу?)
- От этого зависит тип датчика (встроенный или выносной, его длина и тип).
- Какая необходима точность?
- Для точного поддержания (например, в аквариуме или инкубаторе) нужен ПИД-регулятор. Для обогрева гаража или теплого пола хватит двухпозиционного.
- Мощность нагрузки? (Какую мощность потребляет ваш нагреватель или охладитель?)
- Мощность регулятора должна быть больше мощности нагрузки. Если нагрузка очень мощная (например, промышленная печь), регулятор будет управлять не ей напрямую, а через контактор или пускатель.
- Тип нагрузки? (ТЭН, двигатель, индукционная нагрузка?)
- Разные типы нагрузок создают разные пусковые токи, что важно для правильного выбора силовых элементов регулятора.
- Условия окружающей среды? (Температура, влажность, наличие пыли?)
- Определит степень защиты корпуса (IP). Для влажного помещения нужен IP65.
- Необходимы ли дополнительные функции?
- Таймер, программирование по дням недели, удаленное управление по Wi-Fi, несколько уставок и т.д.
Итог: Регулятор температуры — ключевой элемент любой системы, где требуется точный тепловой режим. Правильный выбор зависит от конкретной задачи, точности контроля, мощности оборудования и условий эксплуатации.
