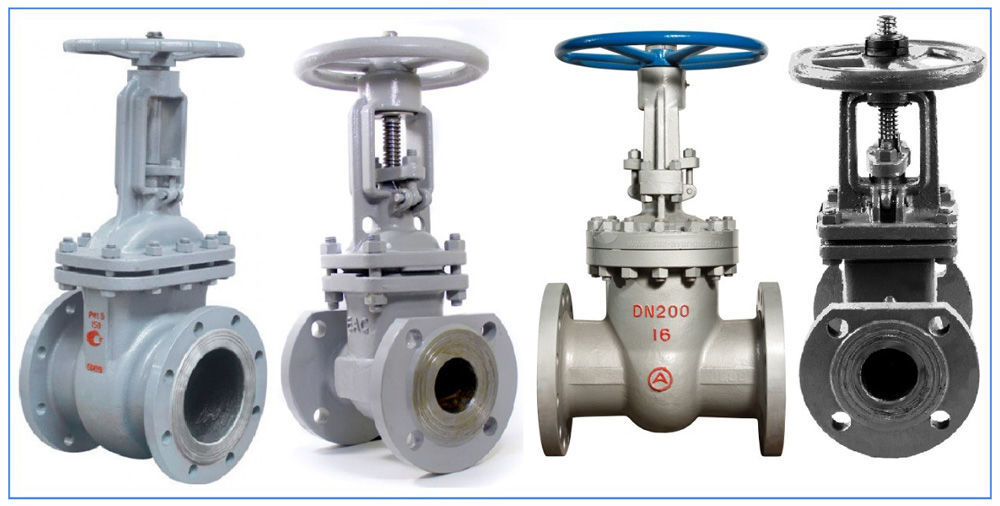

Задвижка — это тип трубопроводной арматуры, у которого запирающий или регулирующий элемент (золотник, клин, диск) перемещается перпендикулярно оси потока рабочей среды (жидкости, газа, пара).

Проще говоря, это механизм, который перекрывает поток в трубе, как дверь или ворота (отсюда и название — «за-движка»).

Основное назначение и принцип работы

• Назначение: Полное перекрытие потока среды. Задвижки предназначены для работы в двух положениях: «открыто» (поток идет) и «закрыто» (поток перекрыт). Они не предназначены для регулирования расхода или давления (частичное открытие приводит к быстрому износу и повреждению).
• Принцип работы: При вращении маховика (штурвала) вращается шпиндель (шток), который через резьбу передает поступательное движение на затвор. Затвор опускается и садится в седло корпуса, герметично перекрывая проход.

Конструкция и основные компоненты

1. Корпус. Основная деталь, которая соединяется с трубопроводом (чаще всего через фланцы или сварку). Внутри имеет канал для прохода среды и седла для затвора.
2. Затвор (запирающий элемент). Деталь, которая непосредственно перекрывает поток. Бывает разных видов:
   • Клиновый: Имеет форму клина. Классический и распространенный тип.
   • Параллельный (шиберный): Затвор состоит из двух дисков (дисков), которые раздвигаются при закрытии, плотно прижимаясь к седлам.
   • Шланговый: Пережимает эластичный шланг, расположенный внутри корпуса. Используется для сред с примесями, где важна герметичность.
3. Шпиндель (шток). Стержень с резьбой, который передает усилие от маховика на затвор.
   • Выдвижной шпиндель: Резьба находится снаружи, ход резьбы виден. Такая конструкция более надежна, не подвержена коррозии и износу от среды, удобна для контроля положения, но требует больше места.
   • Невыдвижной (погружной) шпиндель: Резьба находится внутри корпуса и контактирует с рабочей средой. Более компактна, но подвержена коррозии и износу, сложна в обслуживании.
4. Сальниковое уплотнение. Узел, обеспечивающий герметичность в месте выхода шпинделя из корпуса. Обычно это набивка из упругих материалов (графит, тефлон, асбест), которая поджимается сальниковой гайкой.
5. Маховик (штурвал). Устройство для ручного управления задвижкой.
6. Привод. Вместо маховика может устанавливаться электропривод, пневмопривод или гидропривод для дистанционного и автоматического управления.

Классификация задвижек

Преимущества и недостатки

✅ Преимущества:

• Малое гидравлическое сопротивление (почти нет препятствий для потока в открытом состоянии).
• Простая и надежная конструкция.
• Возможность применения на трубопроводах большого диаметра.
• Универсальность: можно использовать для разных сред (вода, пар, нефть, газ, химические вещества).
• Возможность подачи потока в любом направлении (бидействительность).

❌ Недостатки:

• Большая строительная высота (особенно у моделей с выдвижным шпинделем).
• Долгое время открытия/закрытия (требуется много оборотов маховика).
• Не подходят для регулирования потока (при частичном открытии происходит вибрация, эрозия уплотнительных поверхностей).
• Износ уплотнительных поверхностей затвора и седла, сложность ремонта.
• В больших диаметрах требуются значительные усилия для управления.

Области применения

Задвижки — один из самых распространенных видов арматуры. Они используются практически везде:

• ЖКХ: Водоснабжение и теплоснабжение.
• Нефтегазовая промышленность: Магистральные трубопроводы.
• Химическая промышленность: Трубопроводы с агрессивными средами (из нержавеющей стали или с специальными покрытиями).
• Энергетика: Паровые и водяные системы на ТЭЦ и АЭС.
• Судостроение: Системы балласта, пожаротушения.

Краткий итог

Задвижка — это надежный и простой «запор» для трубопровода. Ее главная задача — либо полностью пустить поток, либо полностью его остановить. Она не подходит для «подкручивания напора». Ее выбирают для магистралей, где важно минимальное сопротивление потоку, а перекрытие происходит нечасто.
